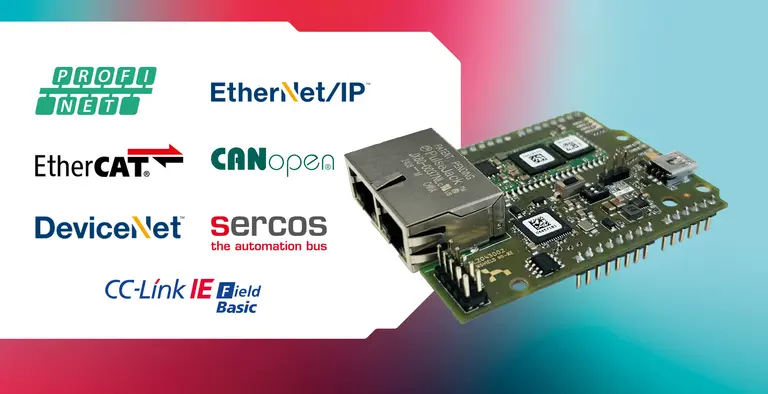

德國赫優訊自動化系統有限公司推出適用于STM32-Nucleo應用的新型評估板netSHIELD 90-RE。該產品作為成熟型號netSHIELD 52-RE的升級版，通過Arduino Uno主機接口同時支持意法半導體的Nucleo-64和Nucleo-144開發板。netSHIELD 90-RE使用戶能夠?qū)⒒谖⒖刂破鞯脑O(shè)備連接至多種主流工業通訊網絡：
→ PROFINET
→ EtherNet/IP
→ EtherCAT
→ CC-Link IE Field Basic
→ DeviceNet
→ Sercos
→ CANopen

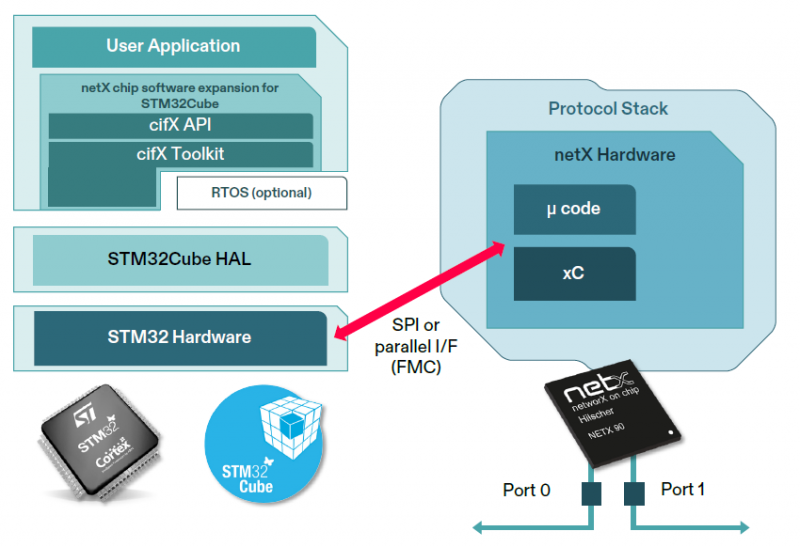

與netSHIELD 52-RE不同，新型netSHIELD 90-RE基于Hilscher公司的netX 90系統級芯片（SoC）——這是市場上小型的多協議網絡控制器。與Nucleo-64或Nucleo-144開發板配合使用時，netX 90作為STM32處理器的協處理芯片實現工業通訊功能。
→ 集成8MB串行閃存，8MB SDRAM
→ 在客戶主設備（如STM32 MCU）與netX 90協處理器之間提供SPI主機接口
→ 兩個以太網端口（RJ45）配備實時以太網交換機，支持線型和環型拓?fù)?/div>
→ 狀態與通訊指示燈
→ 現場總線模塊接口
→ 兼容Arduino Uno的STM32 Nucleo擴展板
→ 通過Mini-B USB接口或主機接口供電（5V）
→ 支持SPM主機接口、Web服務器或板載USB虛擬COM端口固件下載
→ 板載用戶外設：復位按鈕、啟動模式選擇
→ 提供KiCad電路原理圖文件作為參考設計
→ 評估版固件（有限功能）可從赫優訊官網免費下載
→ 提供STM32Cube? IDE軟件擴展包及應用示例
